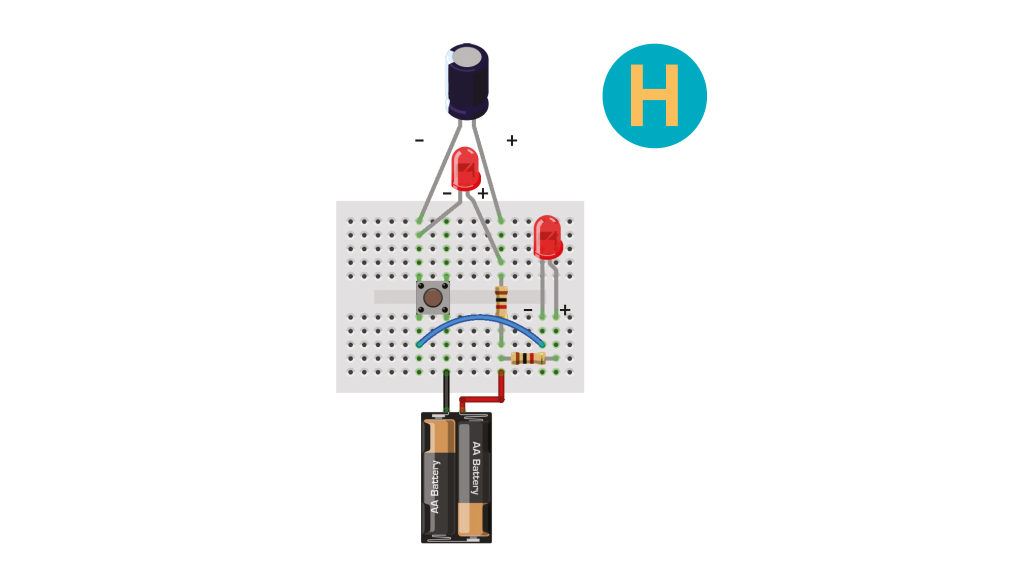

5. Monta agora o seguinte circuito:

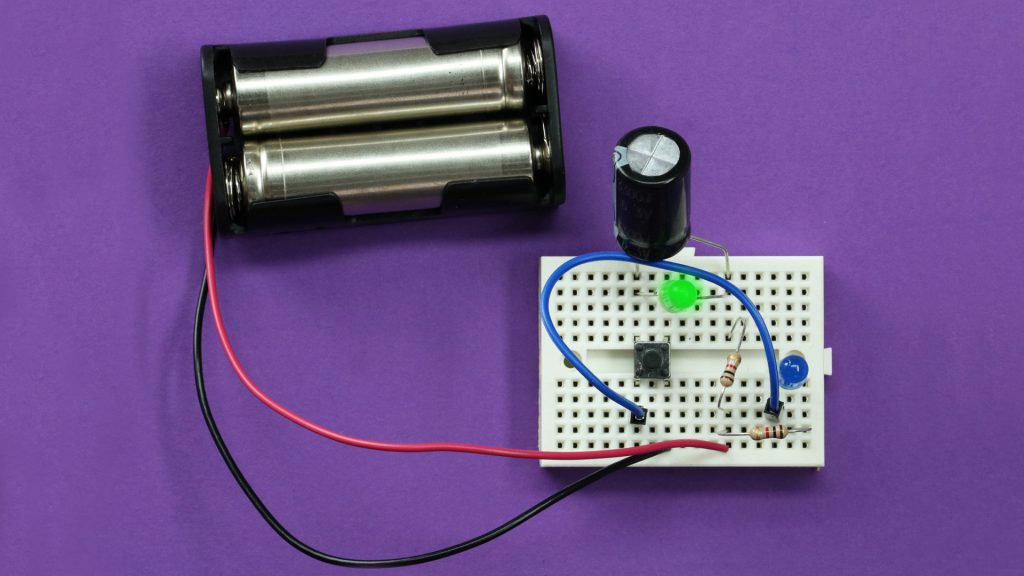

6. Tudo pronto? Vamos pressionar no botão e ver o que acontece? Qual dos LEDs se “desliga” mais rápido? O que está ligado ao condensador ou o que não está? O que não está, certo?

Quando deixamos de pressionar o botão, a eletricidade não passa, e o segundo LED desliga-se. Contudo, o primeiro LED está ligado ao condensador que, enquanto esteve ligado, armazenou alguma energia. Esta energia guardada pelo condensador, permite ao LED manter-se algum tempo aceso, mesmo quando o acesso do circuito às pilhas se encontra interrompido pelo botão de pressão.
