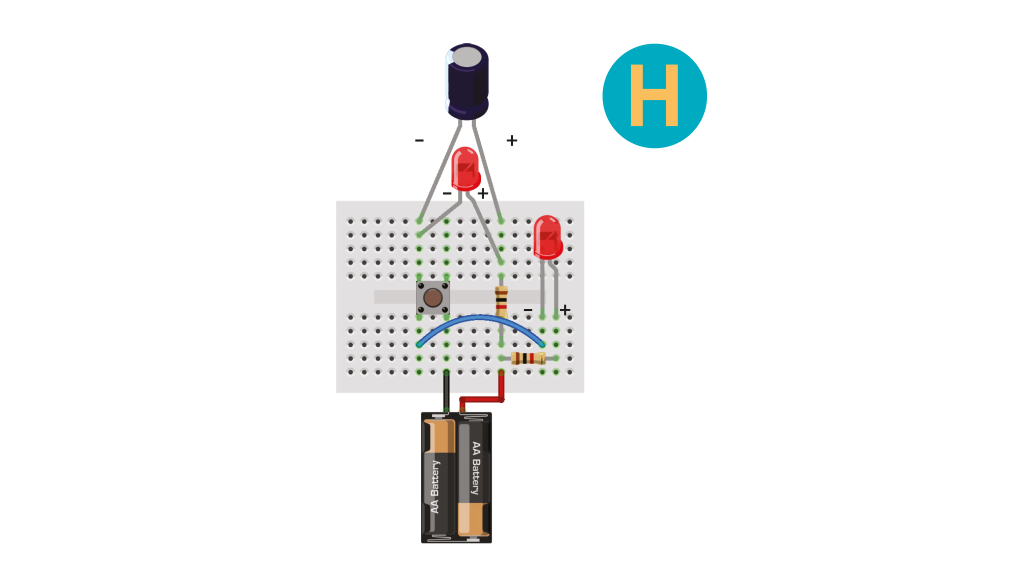

12. Monta o seguinte circuito:

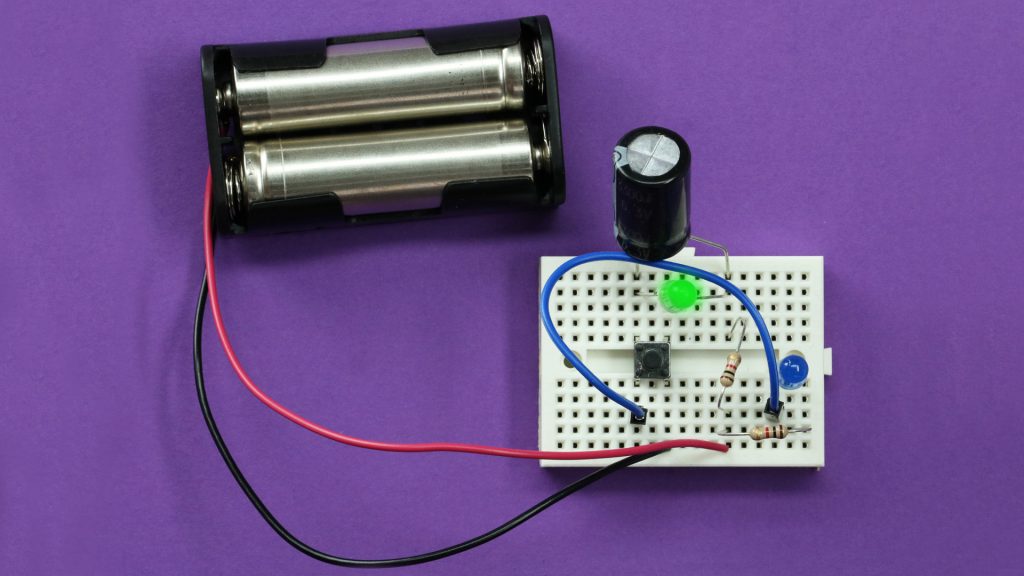

13. Tudo pronto? Vamos pressionar o botão e ver o que acontece? Qual dos LEDs se “desliga” mais rápido? O que está ligado ao condensador ou o que não está? O que não está, certo?
Quando deixamos de pressionar o botão, a eletricidade não passa, e o segundo LED desliga-se. Contudo, o primeiro LED está ligado ao condensador que, enquanto esteve ligado, armazenou alguma energia. Esta energia, guardada pelo condensador, permite ao LED manter-se algum tempo aceso, mesmo quando o acesso do circuito às pilhas se encontra interrompido pelo botão de pressão.
14. Terminámos os circuitos e na próxima aula vamos aplicar tudo o que aprendemos na construção de um candeeiro.
Até à próxima aula!
