Circuito H

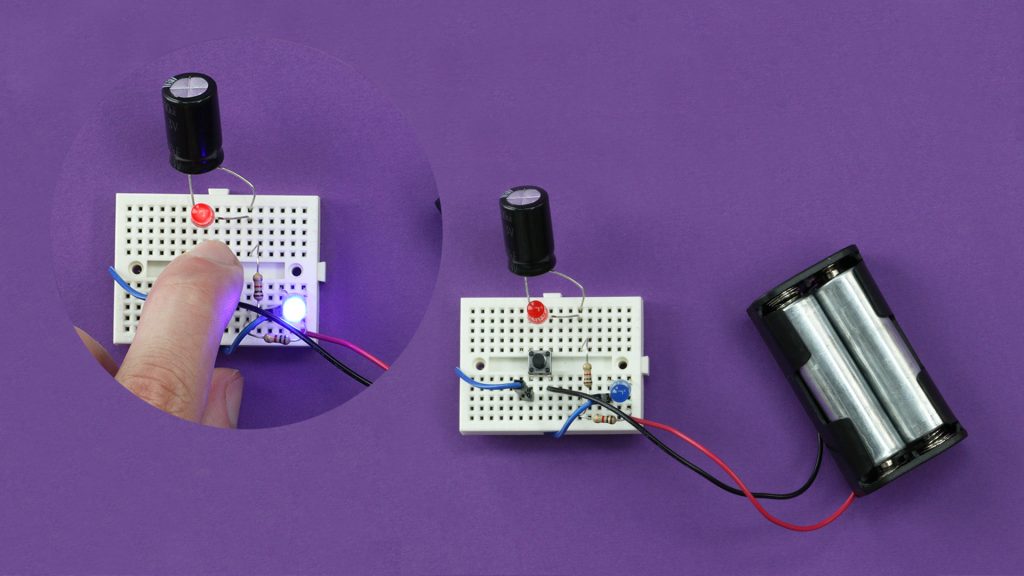

11. Monta agora o circuito H.
Neste circuito, vamos utilizar duas resistências de 1 kΩ (castanho, preto, vermelho).
12. Tudo pronto? Vamos pressionar no botão e ver o que acontece? Qual dos LEDs se desliga mais rápido? O que está ligado ao condensador ou o que não está? O que não está, certo?
Quando deixamos de pressionar o botão, a eletricidade não passa e o segundo LED desliga-se. Contudo, o primeiro LED está ligado ao condensador que, enquanto esteve ligado, armazenou alguma energia. Esta energia, guardada pelo condensador, permite ao LED manter-se algum tempo aceso, mesmo quando o acesso do circuito às pilhas se encontra interrompido pelo botão de pressão.
13. Terminámos os circuitos! Na próxima aula, vamos aplicar tudo o que aprendemos na construção de um candeeiro.
Até à próxima aula!
