Aula 4
1. Olá e bem-vindos à quarta aula de Eletrónica! Hoje, vamos utilizar a plasticina para criar circuitos elétricos, ligando todos os nossos componentes!
2. Vamos utilizar algumas das peças que aprendeste na primeira aula, lembras-te? Vamos usá-las para construir o primeiro circuito!

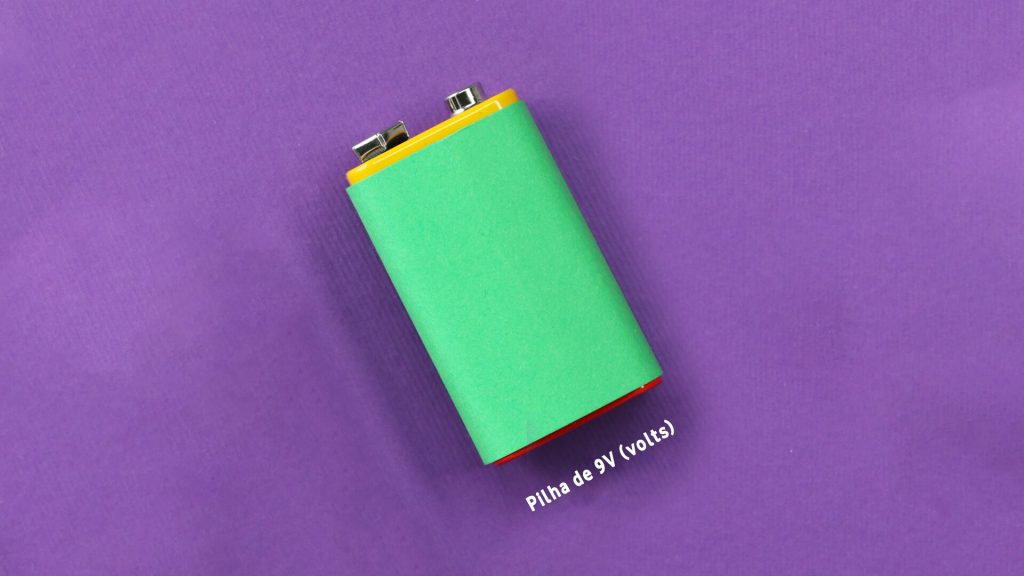

3. Vamos começar por utilizar a pilha que parece uma caixa. É uma pilha de 9 volts! Quanto maior o número de volts, mais LEDs podes acender!

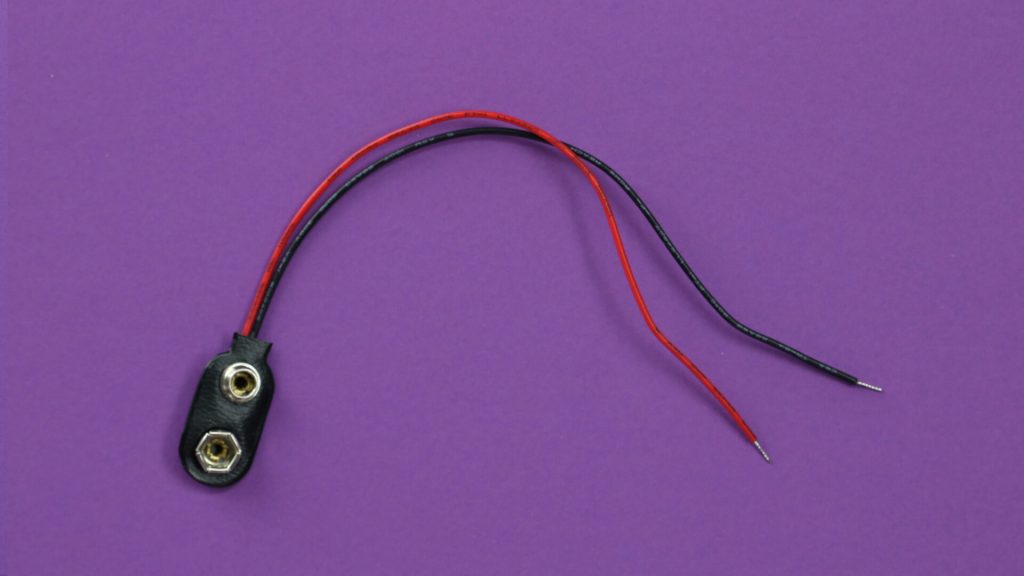

4. Vais precisar deste suporte para a pilha.

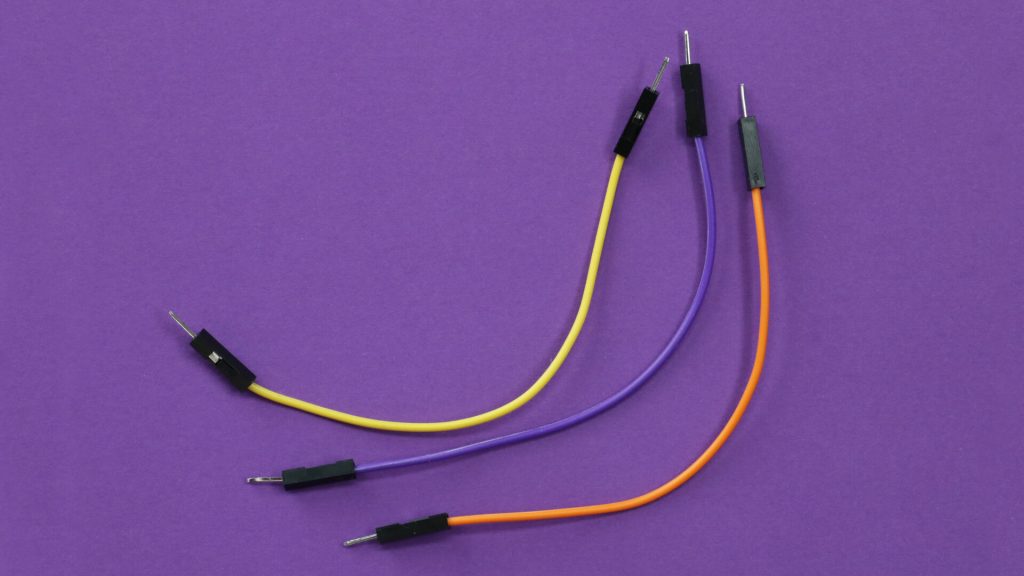

5. Também vais utilizar fios jumper.

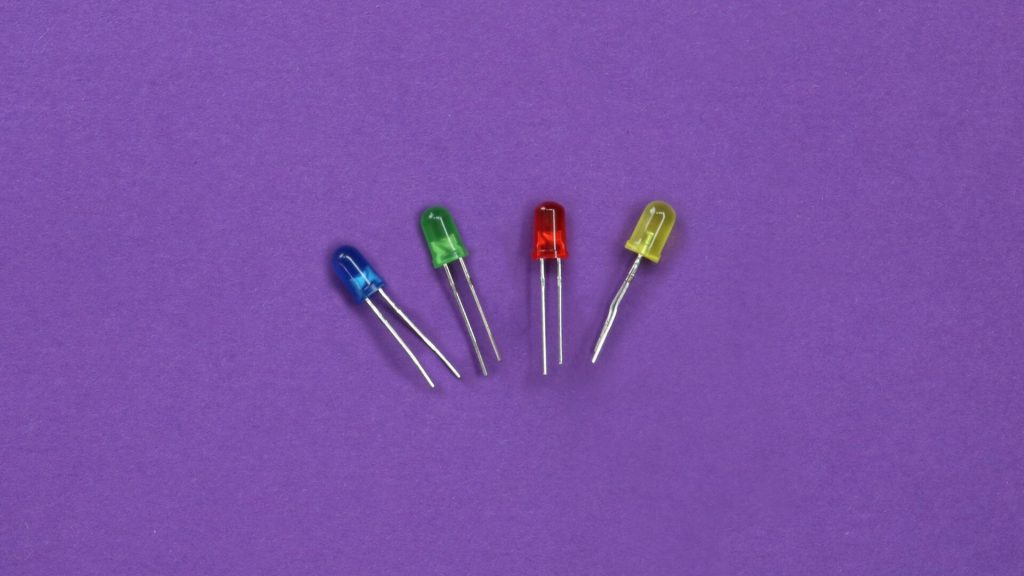

6. E LEDs, claro!

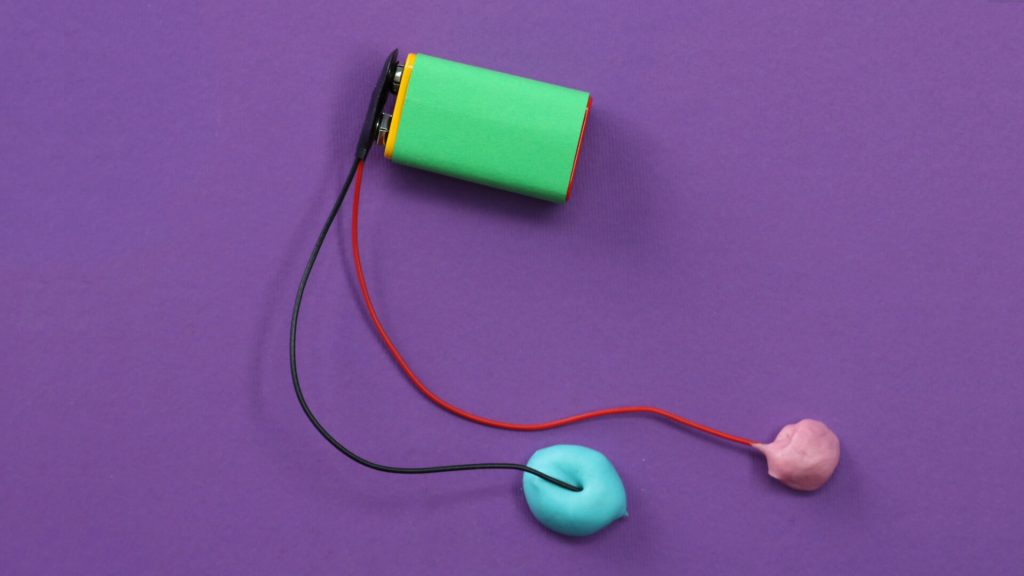

7. Primeiro, encaixa a pilha no suporte de pilhas. Faz 2 bolinhas pequenas de plasticina e coloca a ponta metálica dos cabos do suporte de pilhas em cada uma das bolinhas de plasticina, como podes ver na imagem.
8. Depois, pega em dois fios jumper e coloca uma das suas pontas em cada uma das bolas de plasticina.

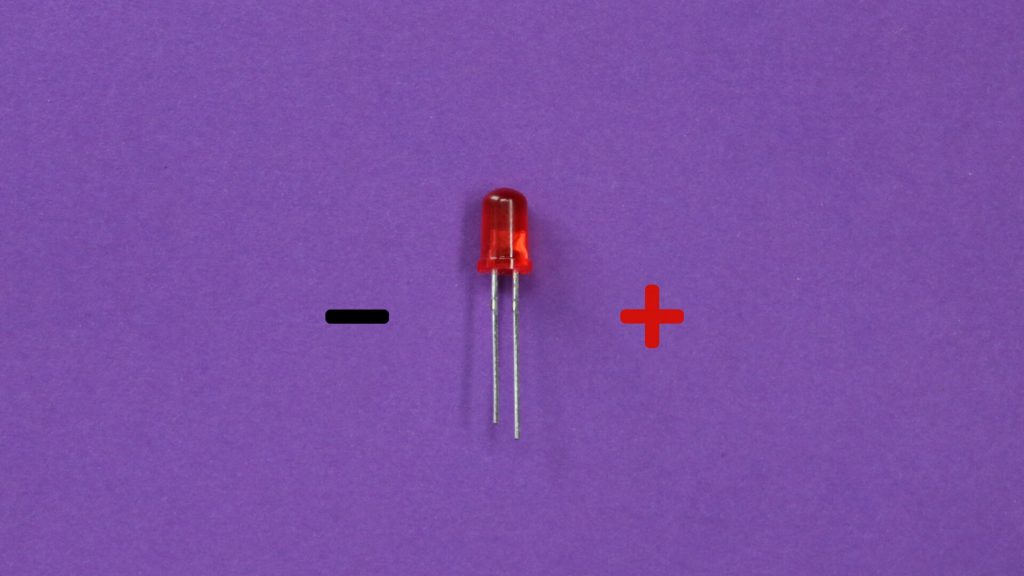

9. Por fim, agarra num LED, e separa um pouco as suas pernas para ficarem afastadas. Como sabes, uma das pernas é maior do que a outra.

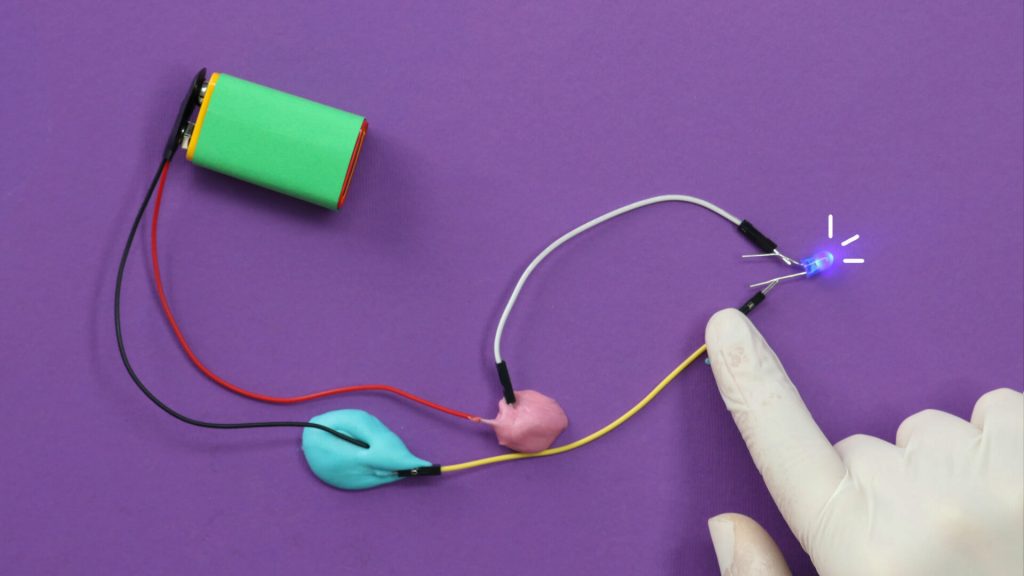

Pega no fio jumper que está ligado ao fio vermelho que sai do suporte para pilhas, através da bola de plasticina, e encosta-o à perna maior do LED. De seguida, encosta o fio jumper que está ligado ao fio preto que sai do suporte de pilhas, através da bola de plasticina, à perna menor do LED.
O LED acende! Parabéns! Fizeste o teu primeiro circuito eletrónico!

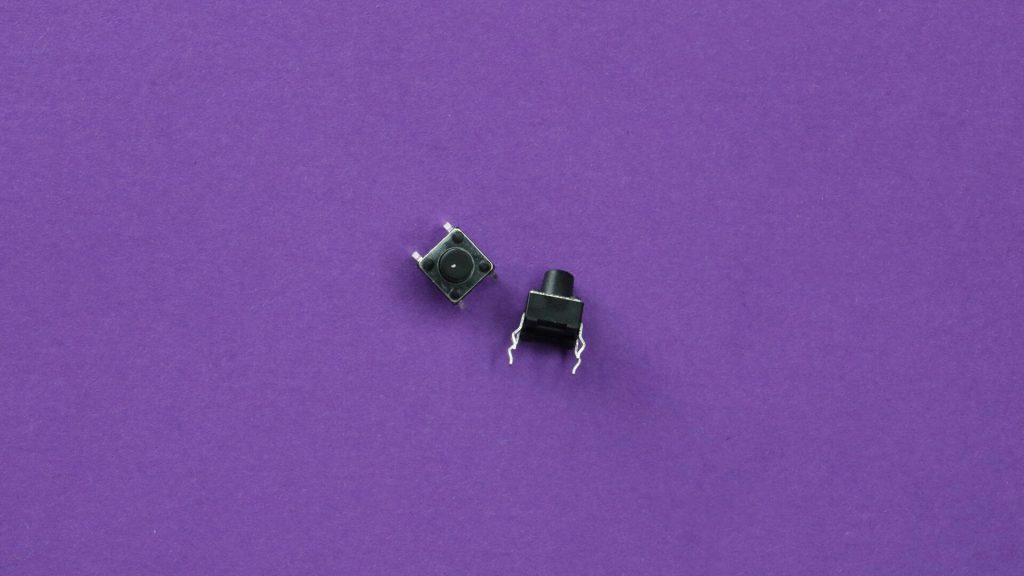

10. Para o segundo circuito vais usar um botão de pressão!

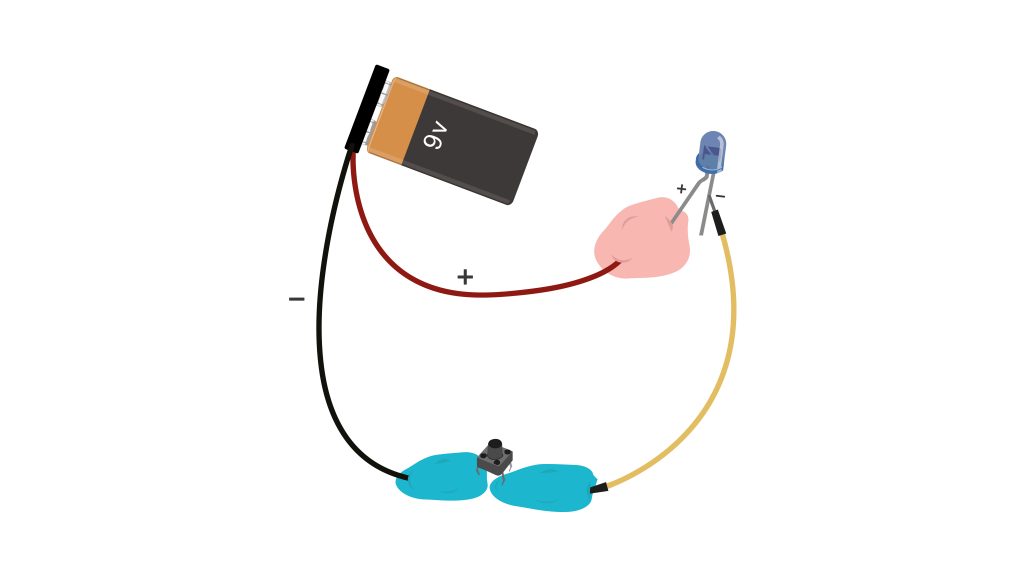

11. Faz uma bolinha com uma das plasticinas. Depois, faz duas tiras com a outra plasticina, como vês na imagem. Coloca a pilha no suporte e liga de novo os fios do suporte às duas plasticinas. Agora, prende uma das pernas do botão numa tira de plasticina e outra perna do botão na outra tira. Liga um fio jumper nesta última tira. Acrescenta o LED, colocando a sua perna maior na bola de plasticina e encosta a sua perna mais pequena ao fio jumper.
Lembra-te: o fio vermelho do suporte de pilha liga à perna maior do LED, e o preto à menor.

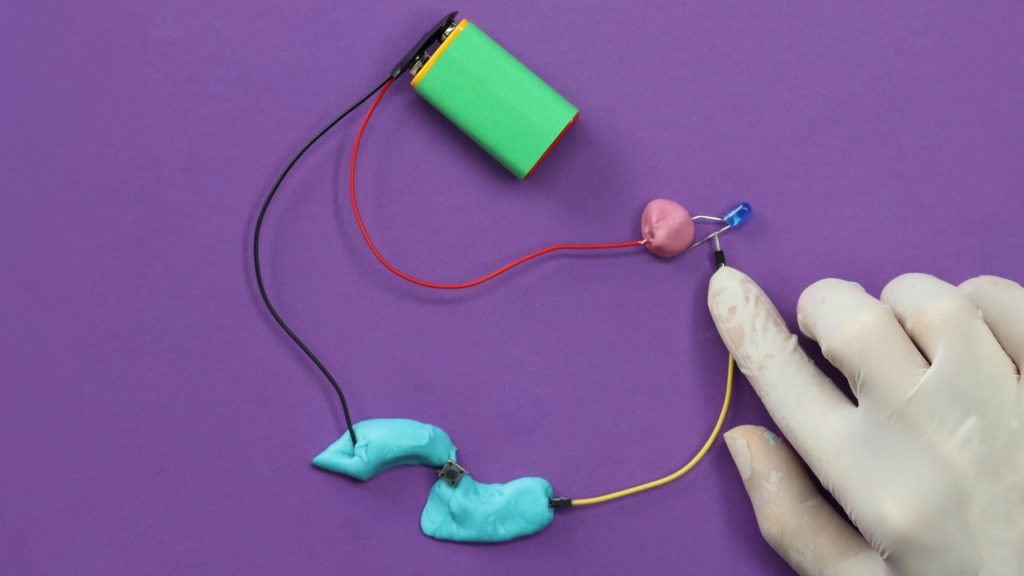

Como vês, o LED não acende.

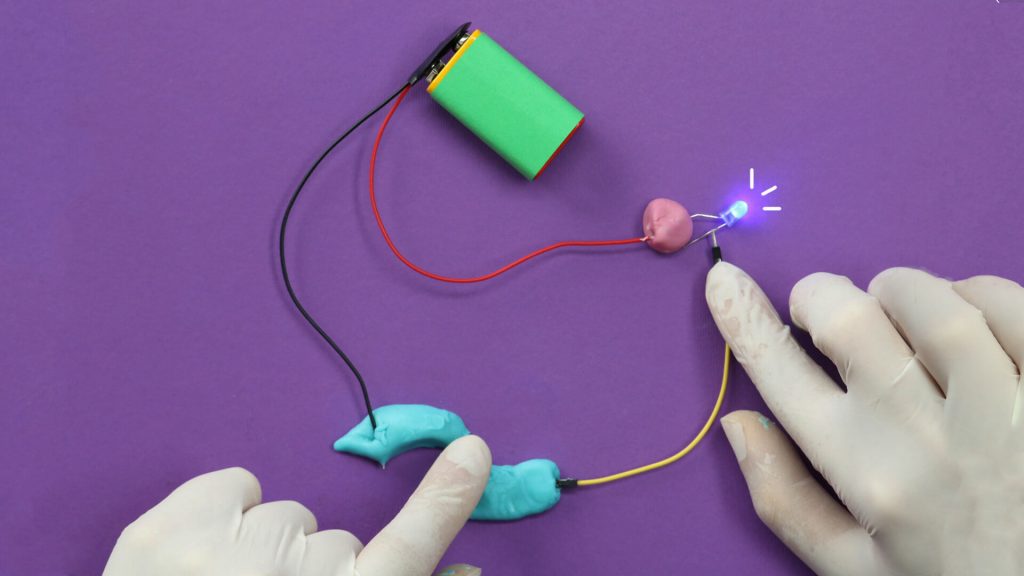

Tenta carregar no botão. Quando carregas no botão, a energia chega ao LED, acendendo-o. É isso que faz um botão: deixa passar ou não a eletricidade, ligando ou desligando o LED.

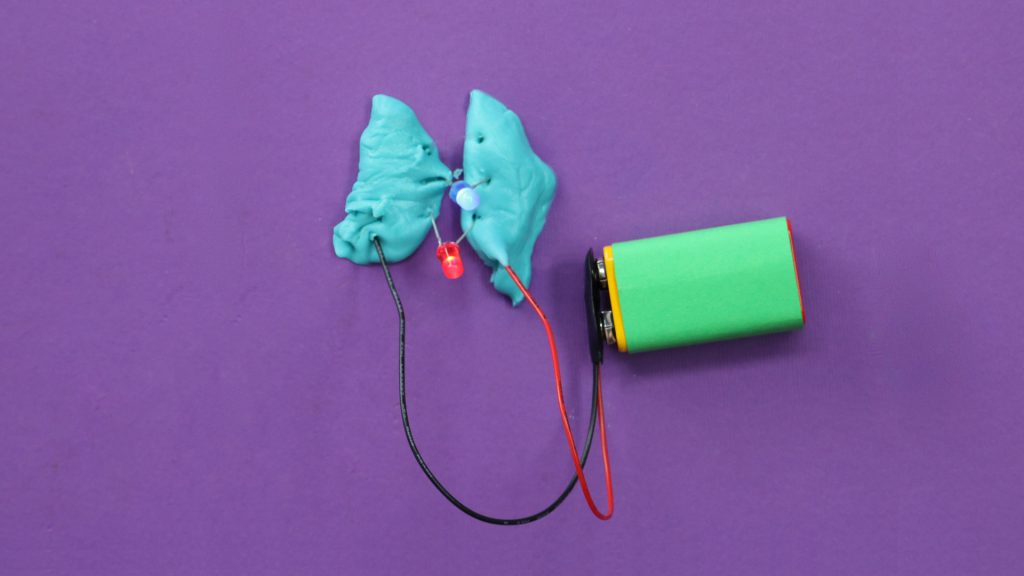

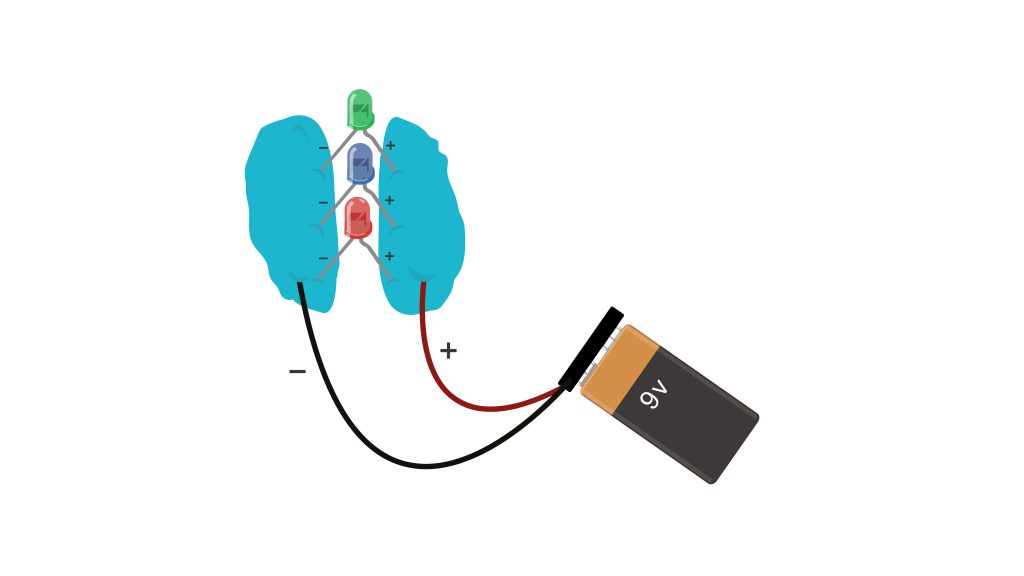

12. Vamos para o terceiro circuito! Faz duas tiras compridas de plasticina e liga, a cada uma delas, um dos fios do suporte de pilhas. Agora, liga 3 LEDs entre as duas tiras de plasticina: estica as suas pernas, se necessário. Já sabes: liga as pernas maiores dos LEDs à tira de plasticina onde está ligado o fio vermelho do suporte, e as menores à tira de plasticina onde está ligado o fio preto do suporte de pilhas.
Todos os LEDs acendem! Experimenta retirar um. Como vês, todos os outros continuam acesos apesar de teres tirado um LED.

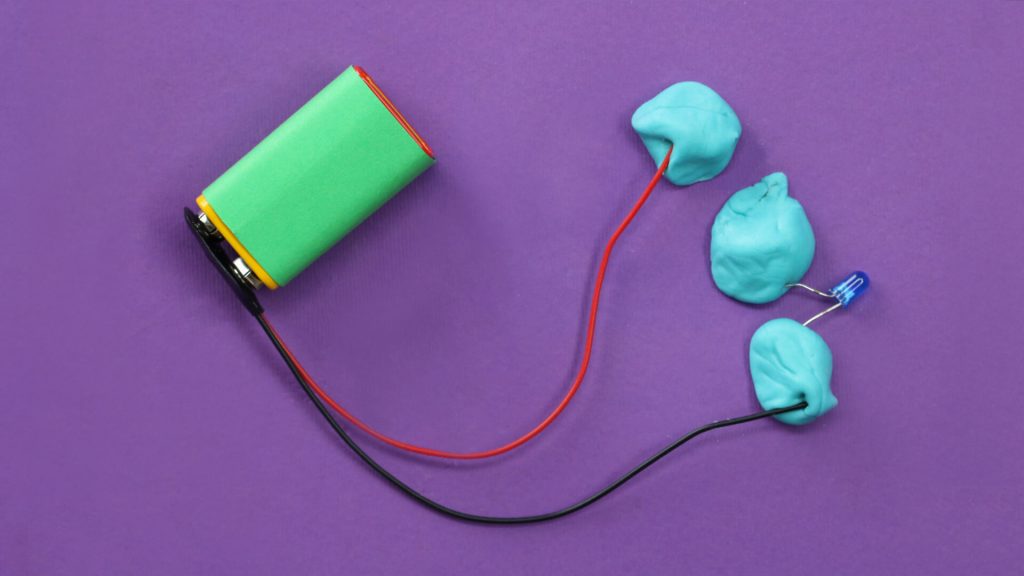

13. Vamos fazer um novo circuito. Vê a imagem e cria este circuito.

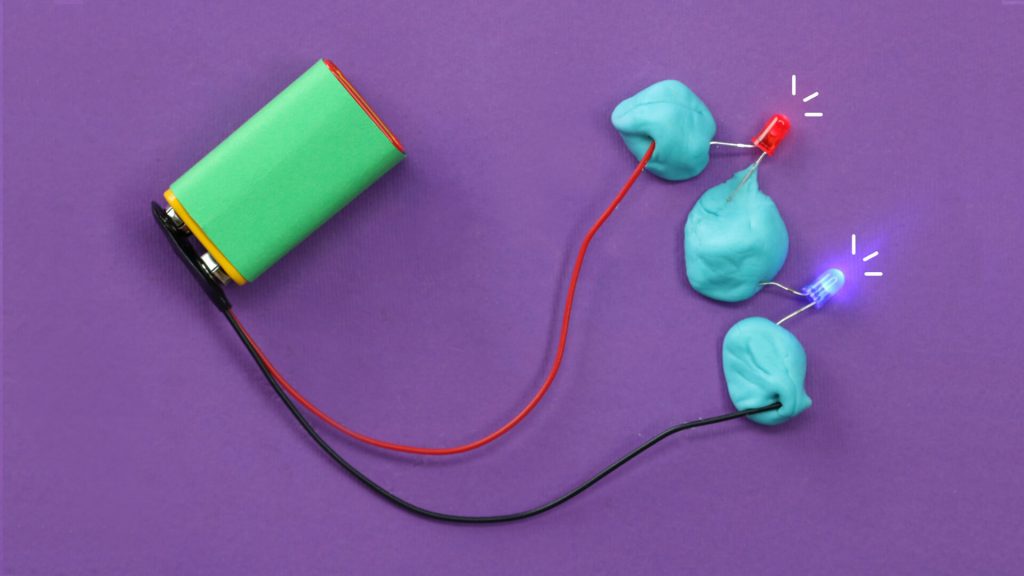

Vê como os dois LEDs estão ligados.
Ao contrário do circuito anterior, se tirares algum LED do circuito, ambos se desligam. Ou tens tudo ligado, e os dois LEDs estão acesos, ou retiras um, e o outro desliga-se.
14. Já agora, porque será que os LEDs acendem quando ligamos os componentes à plasticina?
O segredo está no sal! O sal dá à plasticina o poder de passar eletricidade de um sítio para o outro.
15. Com este circuito chegámos ao fim deste Tema! Espero que tenhas aprendido um pouco sobre como funciona a Eletrónica. Continua a explorar e verás que há muito mais para aprender! Até à próxima!
