Circuito J
14. Este componente é um “Circuito Integrado”, mais conhecido como “chip” ou “microchip”, e é, essencialmente, um mini circuito eletrónico que cabe dentro deste pequeno paralelepípedo preto com perninhas.
Imagina as misturas pré-feitas para os bolos. Permitem-nos fazer o bolo mais rápido, porque nos ajudam a saltar aquele passo em que temos de misturar os ingredientes todos. Do mesmo modo, em circuitos eletrónicos complexos, os circuitos integrados são uma ajuda valiosa, permitindo simplificar o processo. Se reparares, o circuito integrado tem desenhada uma meia-lua ou um círculo.
INFORMAÇÃO ADICIONAL PARA PROFESSORES
Os circuitos integrados também são muito usados em controlo de sistemas na amplificação ou redução de sinais (lembrar que em eletrónica o sinal é a informação que queremos transmitir).
Agora, vamos utilizá-lo na montagem do circuito J. Para não te enganares, coloca a breadboard na horizontal e encaixa o circuito integrado de modo a que essa meia-lua ou círculo fique virado para a esquerda.
As pernas de cima do circuito integrado devem estar encaixadas nas colunas de cima da breadboard, e as de baixo encaixadas nas colunas de baixo.

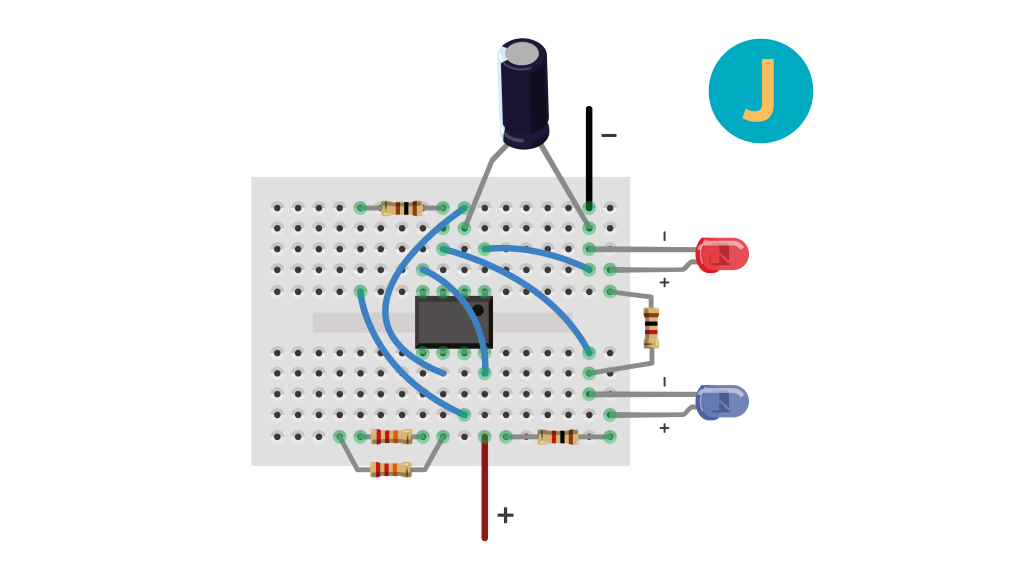

15. Monta o circuito:
16. Vamos agora explorar um novo componente: o LDR. LDR significa Light-Dependent-Resistor em inglês e consiste numa resistência dependente da luz.
O LDR não tem polaridade, pelo que é indiferente como colocamos as pernas.

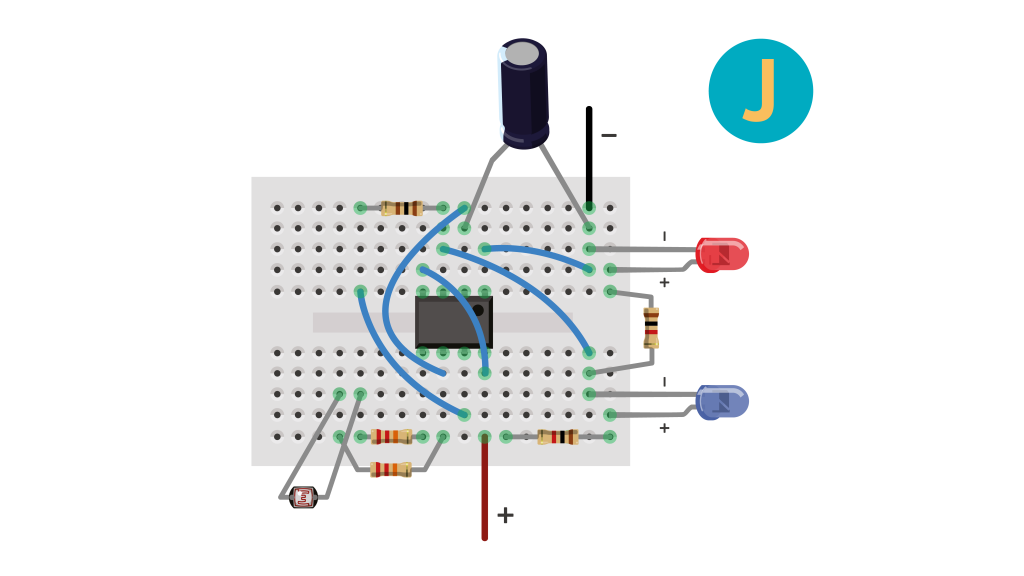

17. No circuito podes agora inserir um LDR.
Quanto mais luz incidir no LDR, menos resistência ele terá. Consequentemente, mais eletricidade irá passar. Quanto menos luz incidir, mais resistência ele irá apresentar e menos eletricidade irá passar.
18. Liga a pilha ao circuito:
19. Logo que ligamos a pilha, os LEDs começam a piscar intermitentemente. Mas por que piscam assim? Bem, os LEDs piscam assim porque o circuito integrado envia esse comando, para piscarem deste modo.
Então, e o que é que o LDR faz?
Ao aproximarmos e afastarmos uma dada luz, podemos ver que os LEDs ora começam a piscar mais rápido, ora mais lentamente.
Se os LDRs são resistências que variam com a luz e os potenciómetros são resistências que podemos variar, não poderemos trocar o LDR por um potenciómetro e controlar nós mesmos a velocidade das ditas “piscadelas”?

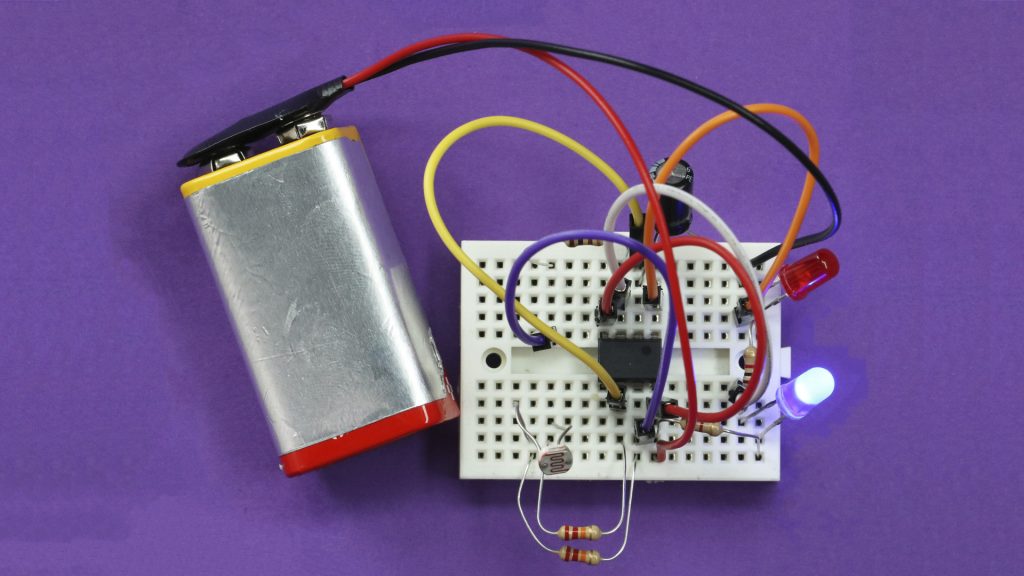

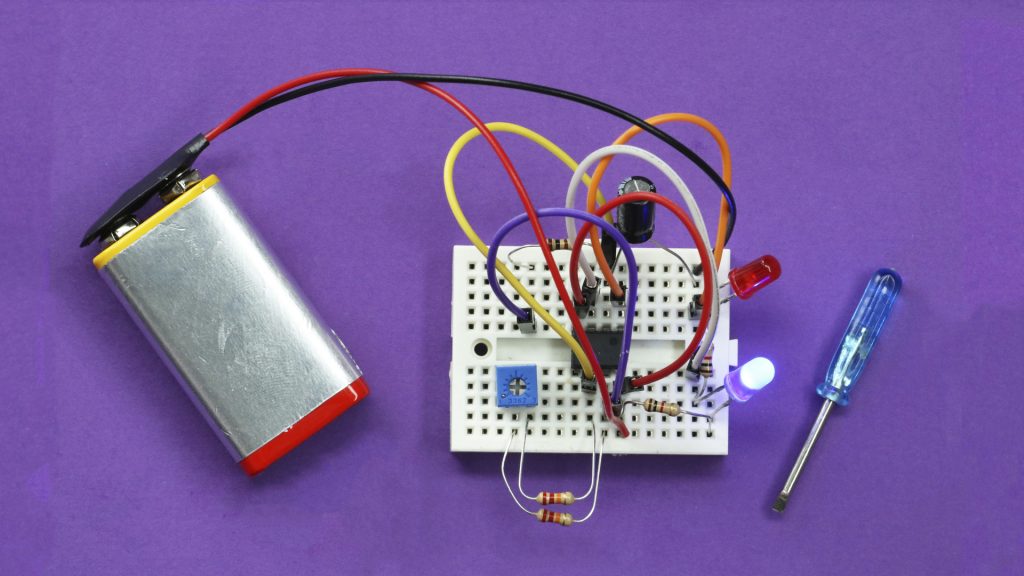

20. Experimenta! Retira o LDR do circuito e coloca no seu lugar o potenciómetro. A perna central deve ficar alinhada com a resistência mais à esquerda. A perna mais à esquerda irá ficar numa coluna vazia, é verdade. Mas não te preocupes porque funcionará na mesma.
21. Agora, pega na mini chave de fendas e regula a resistência. Ao rodarmos para um lado e depois para o outro, estamos a diminuir e depois a aumentar a resistência, ou seja, a deixar passar mais ou menos eletricidade, exatamente como no LDR!
Vês como a velocidade do pisca-pisca muda?
22. Acabámos os circuitos! Mas para garantir que ficou tudo muito bem percebido, na próxima aula faremos um quiz! Quem sairá vencedor? Quem será o rei ou rainha da eletrónica?
